ZT-HD80高清超薄便携式X光机

标签:

高清超薄便携式X射线检查仪是一款非常超薄、轻便并且图像质量高清的X射线成像系统,是我公司专门为安检、排爆、物品鉴定等特殊需求而设计研发的。

咨询热线:18092972838

产品详情


高清超薄便携式X光机



一、产品简介:


高清超薄便携式X射线检查仪是一款非常超薄、轻便并且图像质量高清的X射线成像系统,是我公司专门为安检、排爆、物品鉴定等特殊需求而设计研发的。


二、应用范围、场景:

Ø 警务人员以及军事战地人员在安检、排爆、侦查等现场,对可疑物(枪支器械、毒品、匕首等物品)进行透视观察,排除危险有害物品(炸药、爆炸定时装置、枪械等管制器具),增加执法人员的工作效率,降低执法人员的危险系数,

Ø 法医尸检,检查尸体中是否有异物,便于取出肌肉里的异物时明确方位等。

Ø 技侦、海关、邮电、物流安全检查等。


三、产品独有的特点:

  1.高清:像素点:0.01mm,图像分辨率大于:5600X4600,远高于同类产品。

  2. 超薄:成像板1.5cm,可在狭小的空间内不移动可疑物体,便可以进行安全检查;

  3. 便携:成像板仅有3.2kg,单手提携非常轻松。

  4. 大屏、触控、操作简单、方便。



四、成像板技术参数:

(1)有效面积大于:430mm x 350mm

(2)外形尺寸小于:460mmx380mmx15mm

3)厚度小于:15mm

(4)重量小于:3.2kg

(5)像素尺寸小于:150μm

6)图像分辨率大于:5600X3600

(7)底部盲区不大于15mm,左、右盲都小于15mm。

(8)配备折叠磁吸把手。

(9)具有电池电量显示,便于充电、维护、保养。

(10)连续工作时长:使用可充电电池,连续工作时间5小时以上;使用交流电可无限制持续工作

(11)图像动态范围:16比特,65536灰度级

(12)同步方式:F2AED或手动控制

(13)有线通信:兼容百兆、千兆以太网(GbitE)

14)无线通信:两种方式2.4G及5.8G

(15)保护材料:高强度碳纤维板



五、x光机技术参数:

(1)重量:2.3kg;

(2)电源:充电16.8伏锂电池

(3)X射线源尺寸:356mmx160mmx90mm

(4)输出电压:80KV恒流;

5)X 射线穿透力:可穿透60mm铝板,10mm钢板

(6)X光源焦点尺寸:Φ0.5mm;

7)有线和无线控制


六、软件及笔记本参数:

(1)全屏触控操作,通过手指的开合操作就可以实现放大、缩小、灰度、亮度等图像处理的调节。

特点本套系统可兼容世面上所有光源,供使用者选择

双能成像

双能量输出,可快速区分有机物/无机物,对各种危险物品进行快速观察和分析。


双能取图以不同能量进行二次取图成像,系统会对两次能量下的图像进行计算分析融合,最终获得双能物质分类后的图像。



●3D成像

3D立体成像,可实现3D立体感,辅助区分被测物内部结构及连线的层次及前后位置关系;

点击3D/双能取图后,即可进入取图界面

   设备摆置好位置后,点击取第一张图,此时设备工作;等待屏幕下方提示时(获取第二张图),此时设备不工作,移动光机距离3CM左右,移动完毕后点击获取第二张图,此时设备工作,等待回传3D效果图;配带上3D眼睛,即可观察图片3D效果。

多图拼接

点击多图拼接按键,即进去界面

点击坐上角添加图片,即可添加需要拼接的图片,添加完成后“预览”为合并效果图,点击单张图片可通过移动来调节图片位置,缩放可调节图片大小,根据所需要求还可旋转。



效果图:

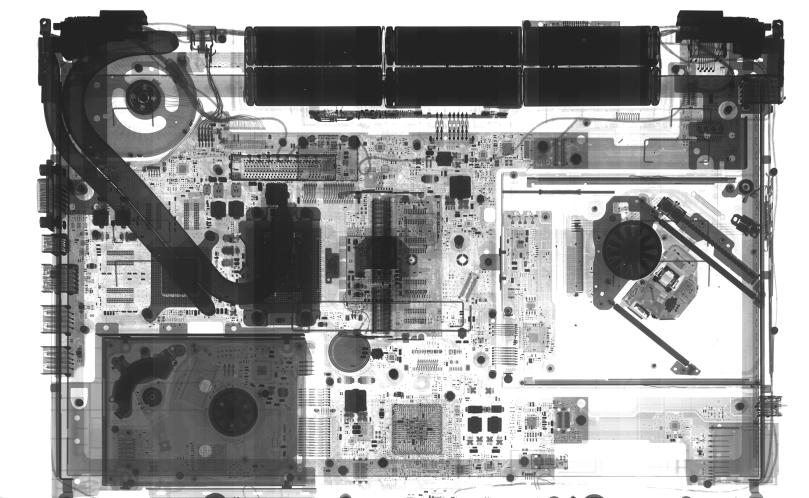

被拍物:笔记本整体图


被拍笔记本局部图:
