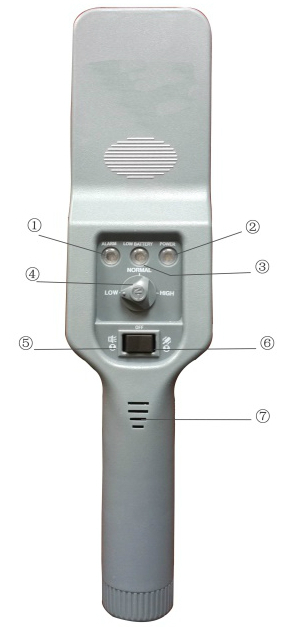

结构图

报警指示灯（红色）

电源指示灯（绿色灯亮）

低电压指示灯(黄色)

灵敏度调节旋钮

电源开关--声音（左）

电源开关--振动（右）

蜂鸣器

三、用 途

机场、车站、码头电子探测检查；海关、公安、边防、保卫部门、军队、监狱安全检查；各种考试考场的防作弊入场检查；保密会议室的安全保密检查；电子产品检测，如手机生产厂。

四、参数指标

1.探测手机距离:30—70mm

2.探测时间:≤1.5s

3.净重: 280g(不含电池)

  4.电源：9V电池

  5.功耗：最大360MW

  6.待机电流：≤5MA

  7.工作电压：直流6~12V

  8.工作温度：-20℃~55℃

  9.探测时间: 0.5秒

  10.报警指示：

  绿色LED：开机

  红色LED：已探测目标，报警指示

  黄色LED：低电压指示

11.报警信号

  声音模式： 蜂鸣器和红色LED。

  振动模式： 振动和红色LED。

五、产品功能介绍

1.全身探测

可探测范围是从头部到脚部，可对人体全身各个部位进行探测

本系统采用了加强型微痕识别探头，系统通高敏感的感应器对人身体全身范围以进行横向和纵向同时探测。并以区域提示，标示出违禁品所在人体的大致位置。简化了值守人员的工作。

2.手机全态检出功能

利用大数据综合对比辨别实现了对手机的全状态探测识别

该系统可以对被检人员携带的手机（无论手机是在待机、关机，开机、移除电池、移除SIM卡等任何状态）进行识别告警。

3.声音和震动两种模式报警提示

手持式手机探测器具有声音报警提示与震动报警提示两种模式可供选择，可以实现一键切换。

六、探测使用方法：

1. 在手持式手机探测器使用之前安装好电池，做好调试工作，确保手持式手机探测器处于正常工作状态。

2. 被检测人员在进行检测前将衣裤口袋中随身携带的物品拿出，放入指定位置的检测篮中，等待工作人员对物品的检查。

3. 被检测人员站在指定位置，四肢张开，工作人员需要用手持式手机探测器紧贴被检测人员的身体，并磨蹭被检测人员的身体每个部位，确保被检测人员身体的每个部位都被探测到。

4. 检查顺序应由正面至背面，从上至下，检查的部位包括头部、躯干、四肢(含脚部)，特别要加强对腋下、腰部、脚部及衣袋等有可能放置通讯工具的部位的检查。

5. 首先，扫描探测检测人体的前部，将手持式手机探测器从被检测人身体的右肩部开始，向下扫描移至右踝部，再移至左踝部，然后向上扫描移至左肩。

6. 其后，扫描被检测人体的背部，先从被检测人体的脑后部开始，沿着身体的外部轮廓扫描一周，然后向下扫描，经过背脊线中部。

7. 最后，探测扫描被检测人体的脚部和踝部。

8. 如在检查过程中出现报警声，出示相关物品，并对原检查部位再次检查，确定无禁带物品后，方可进入该区域。

9. 在探测过程中如遇被检测人员拒不出示可疑物品，工作人员应阻止其进入涉密区域。
